Ik multimedia ARC STUDIO +

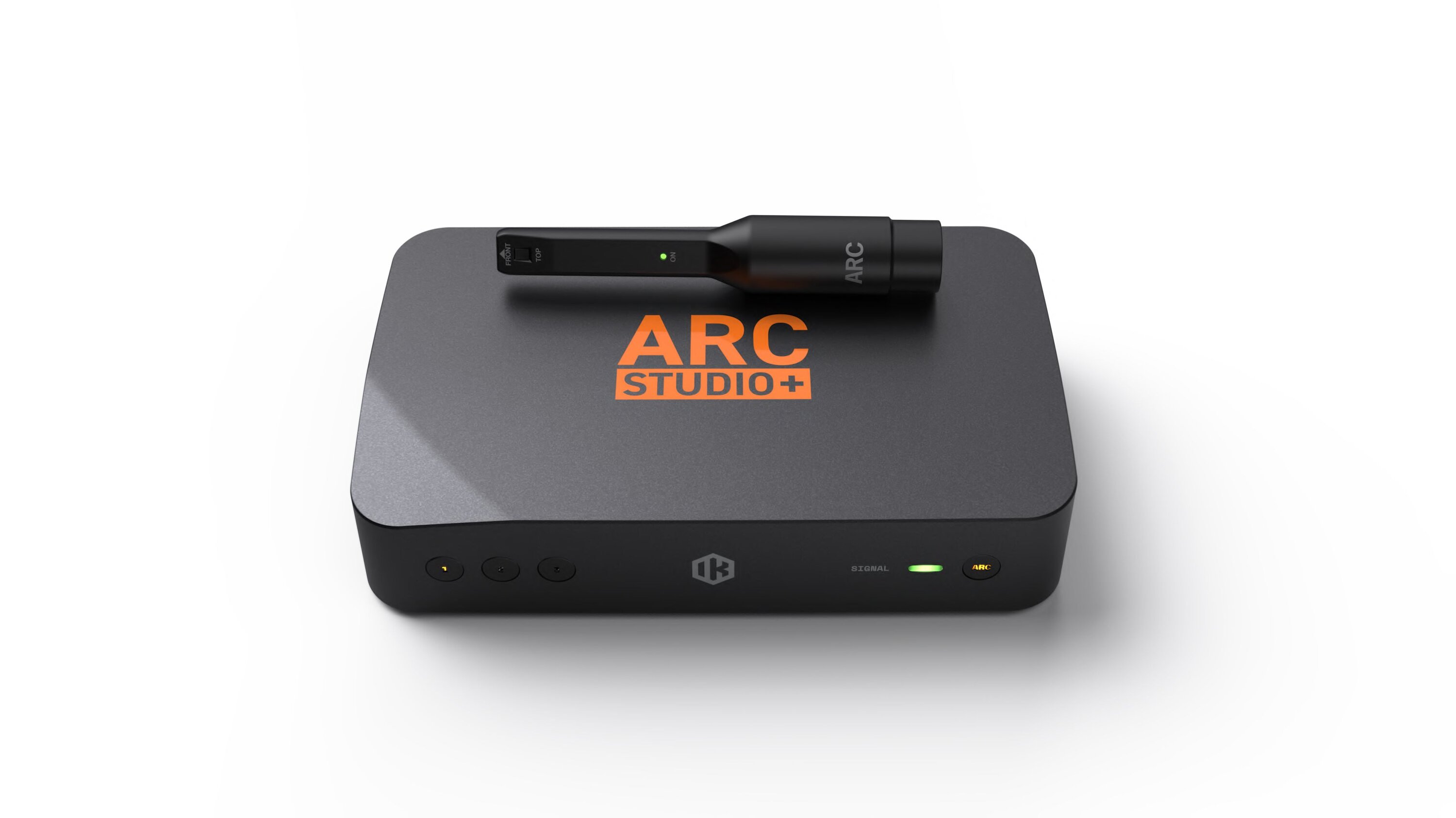

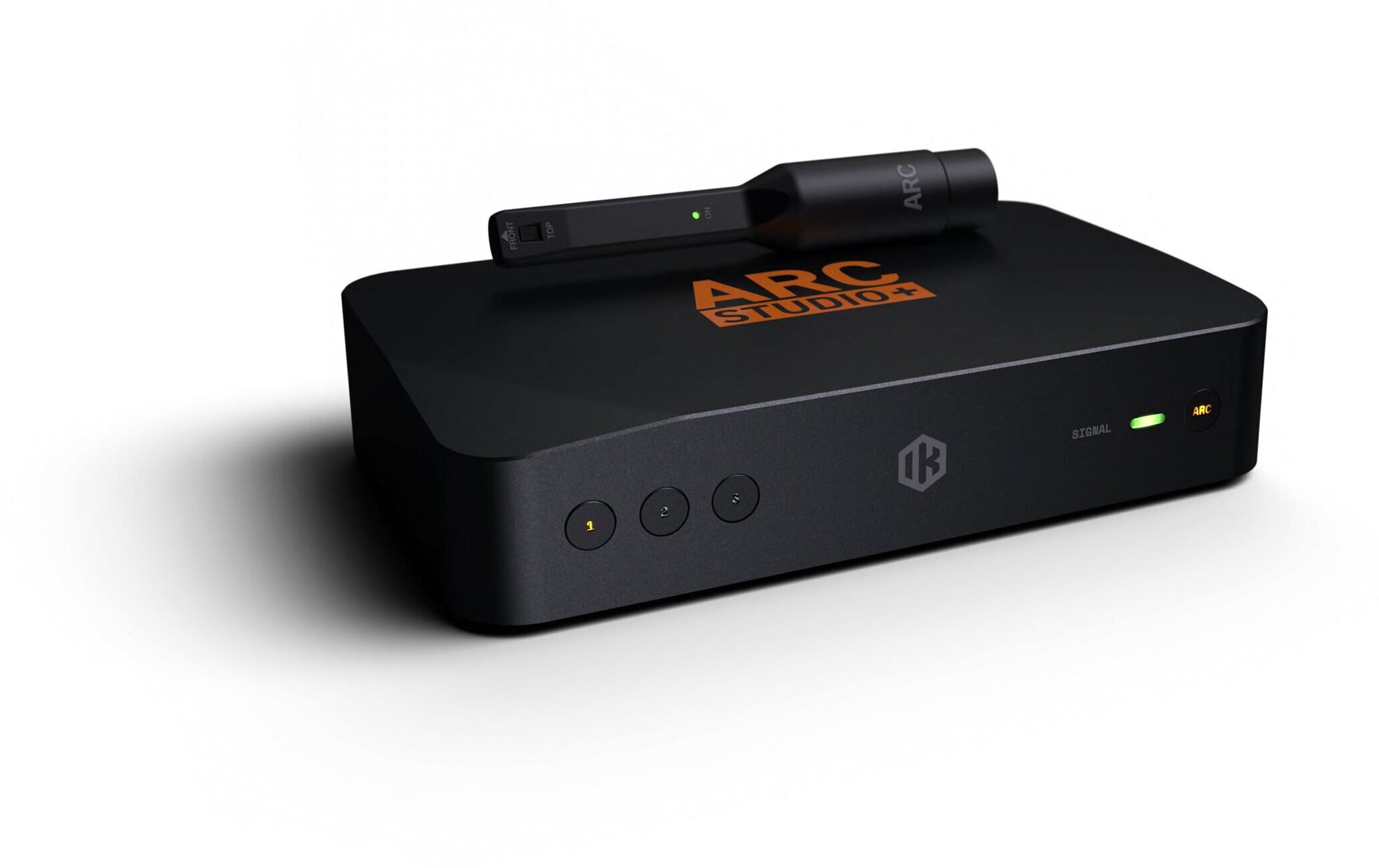

Der IK Multimedia ARC Studio+ ist ein Hardware-Prozessor zur Raumakustikkorrektur, der für Musikproduktions-, Mixing- und Mastering-Studios konzipiert ist. Er wird zwischen der Audioquelle und den Monitorlautsprechern platziert und misst sowie korrigiert akustische Unregelmäßigkeiten im Raum, um die Zuverlässigkeit des Hörerlebnisses zu verbessern. Er zeichnet sich durch seine eigenständige Kalibrierung ohne Computer, die integrierte Unterstützung von Stereo- und 2.1-Systemen sowie seine analogen und digitalen Audioanschlüsse aus.

Highlights

• Hardware-Akustikkorrektur ARC X: Analysiert das Frequenzverhalten der Lautsprecher im Raum und wendet eine Frequenz- und Phasenkorrektur an, unabhängig von der Audio-Produktionssoftware.
• Autonome Kalibrierung: Ermöglicht die direkte Messung des Raums an 1 oder 3 Positionen mit dem ARC-Mikrofon, ohne Computer oder zusätzliches Audio-Interface.
• Automatische Subwoofer-Steuerung: Spezieller Ausgang mit Einstellung von Pegel, Übergangsfrequenz, Phase und Verzögerung für 2.1-Konfigurationen.
• Analoge und digitale Anschlüsse: symmetrische XLR/TRS-Combo-Eingänge, XLR-Ausgänge, USB-C-Audio sowie optische S/PDIF-Ein- und Ausgänge für verschiedene Monitoring-Setups.
• Drei über das Bedienfeld zugängliche Speicherplätze: zum Abrufen von Korrekturprofilen, Lautsprecherkonfigurationen, Subwoofer-Status und der Auswahl der Audioquelle.
• Zwei Phasenkorrekturmodi: „Natural Phase“ mit einer Latenz von 1,4 ms und „Linear Phase“ mit einer Latenz von 42 ms, um die Bearbeitung an die jeweilige Aufgabe anzupassen.

Akustische Kalibrierung und ARC X-Korrektur

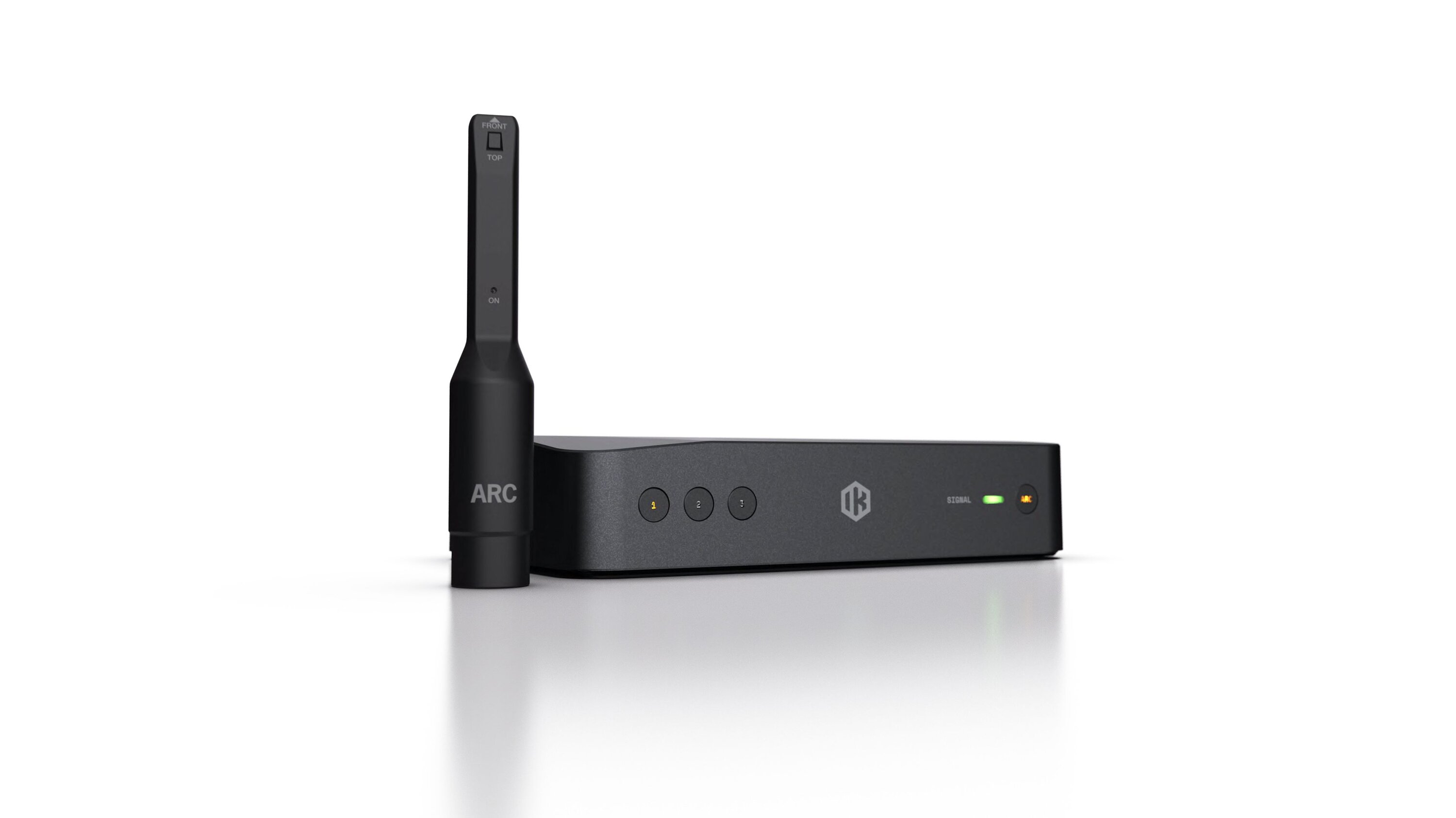

Der ARC Studio+ verwendet ein Messmikrofon, um den akustischen Frequenzgang am Hörplatz zu analysieren. Sein Prozessor wendet anschließend eine Korrektur an, um bestimmte Frequenz- und Phasenunregelmäßigkeiten auszugleichen, die mit den Lautsprechern und deren Wechselwirkung mit dem Raum zusammenhängen. Diese Korrektur hilft dabei, die Klangbalance eines Mixes besser zu beurteilen, insbesondere im Tieftonbereich, ohne jedoch eine geeignete Aufstellung der Lautsprecher oder eine eventuelle akustische Behandlung zu ersetzen.

Die Kalibrierung kann direkt über das Gerät an 1 oder 3 Positionen ohne Computer gestartet werden. Für eine detailliertere Analyse ermöglicht die ARC X-Software Messungen an 7 oder 21 Positionen sowie die individuelle Anpassung der Zielkurven. Sobald das Profil in ARC Studio+ geladen ist, funktioniert die Korrektur unabhängig vom Computer und der Digital-Audio-Workstation.

Automatische Verwaltung des Subwoofers

ARC Studio+ unterstützt sowohl klassische Stereoanlagen als auch 2.1-Systeme, bei denen zwei Monitorlautsprecher mit einem Subwoofer kombiniert werden. Über den dafür vorgesehenen Ausgang lässt sich der Subwoofer anschließen und in den Kalibrierungsvorgang integrieren, ohne dass alle Einstellungen zur Abstimmung mit den Hauptlautsprechern separat vorgenommen werden müssen.

Während der Messung erkennt das System den Subwoofer und passt dessen Pegel, Übergangsfrequenz, Phase und Verzögerung automatisch an. Diese Einstellungen zielen darauf ab, die Kohärenz zwischen dem Subwoofer und den Lautsprechern in ihrem Überlappungsbereich zu verbessern, um die Kontrolle über Bässe, Bassdrums und tieffrequente Instrumente während des Mixings zu erleichtern.

Analoge und digitale Anschlüsse

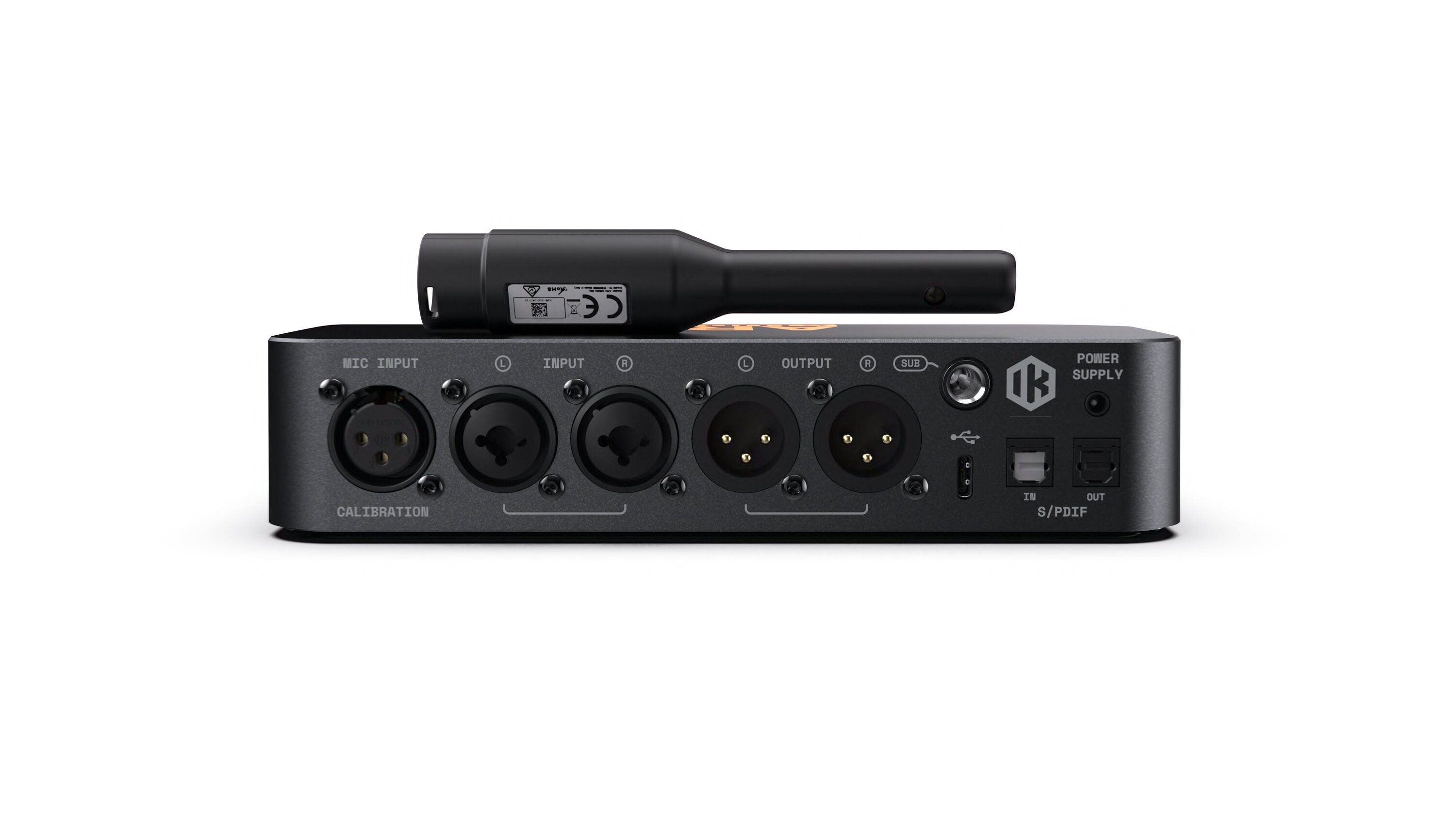

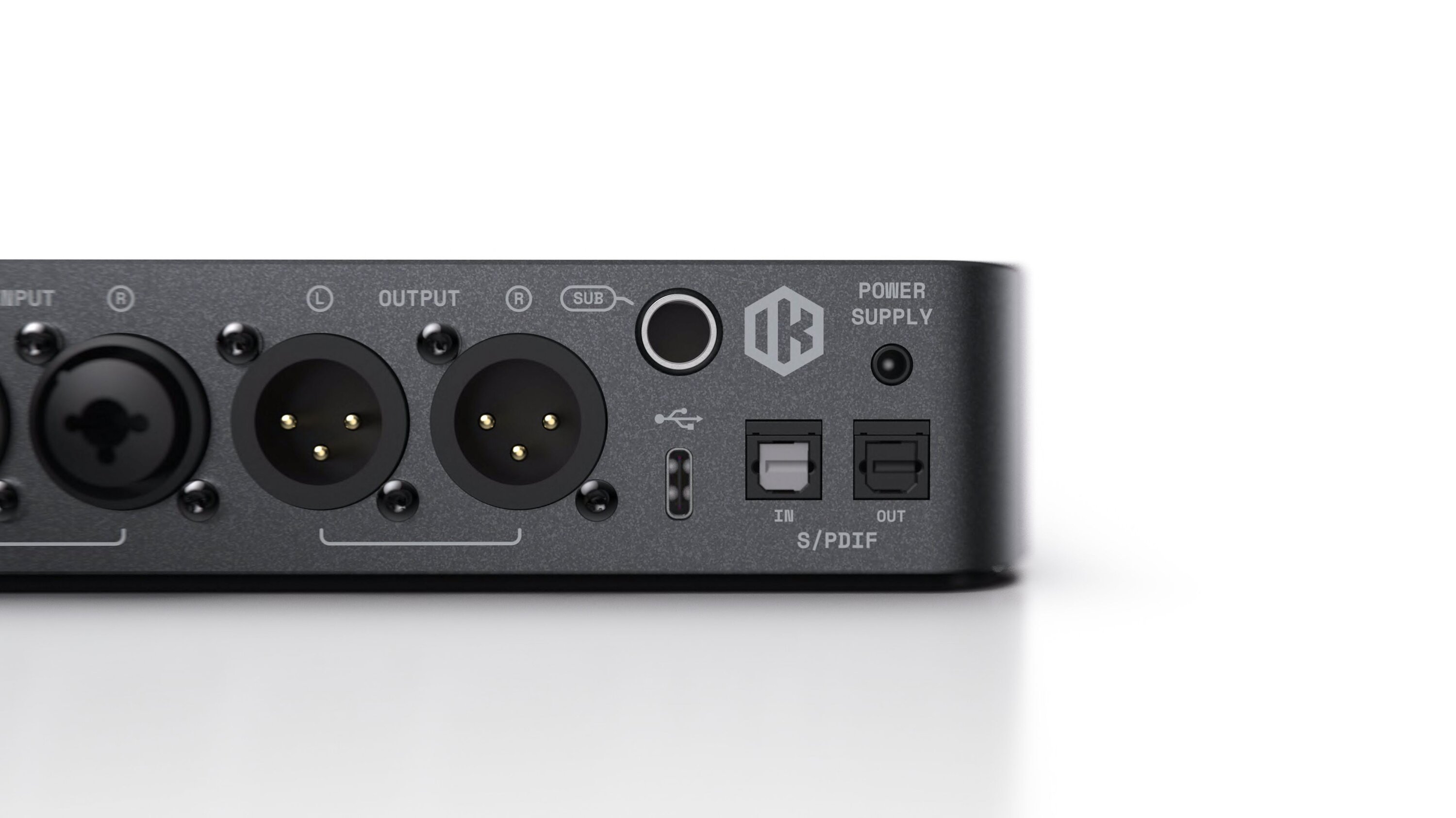

Über die symmetrischen analogen XLR/TRS-Combo-Eingänge kann das Signal von einem Audio-Interface, einem Mischpult oder einem kompatiblen Monitoring-Controller empfangen werden. Zwei symmetrische XLR-Ausgänge leiten das korrigierte Signal anschließend an die Lautsprecher weiter. Ein symmetrischer Mono-TRS-Klinkenausgang ist für den Subwoofer vorgesehen, um ein 2.1-System aufzubauen.

Über den USB-C-Audioeingang kann der Ton eines kompatiblen Computers auch direkt wiedergegeben werden, ohne dass hierfür ein externes Audio-Interface erforderlich ist. Die optischen S/PDIF-Ein- und Ausgänge erleichtern die Integration in eine kompatible digitale Anlage und vermeiden zusätzliche Analog-Digital-Wandlungen, wenn die Signalführung digital bleibt. Der USB-C-Anschluss dient zudem zur Kommunikation mit der ARC X-Software.

Audioverarbeitung und Korrekturmodi

Das ARC Studio+ verfügt über eine 32-Bit-Audio-Wandlung und bietet einen Dynamikbereich von 120 dB(A) bei einem Frequenzgang von 2 Hz bis 87 kHz bei -2 dB. Diese Spezifikationen beziehen sich auf die elektronische Leistung des Prozessors. Sie ermöglichen die Integration in eine professionelle Abhörkette, ohne die akustischen Eigenschaften der Lautsprecher selbst zu verändern.

Der „Natural Phase“-Modus wendet die Korrektur mit einer angegebenen Latenz von 1,4 ms an und eignet sich insbesondere für Monitoring-Anwendungen, die eine geringe Latenz erfordern. Der „Linear Phase“-Modus nutzt eine lineare Phasenverarbeitung mit einer Latenz von 42 ms und ist eher für kritische Hörsituationen gedacht, bei denen keine sofortige Audio-Rückmeldung erforderlich ist. Ein Hardware-Bypass mit Relais ermöglicht zudem den Vergleich des korrigierten Signals mit dem unbearbeiteten Signal.

Hörprofile und täglicher Einsatz

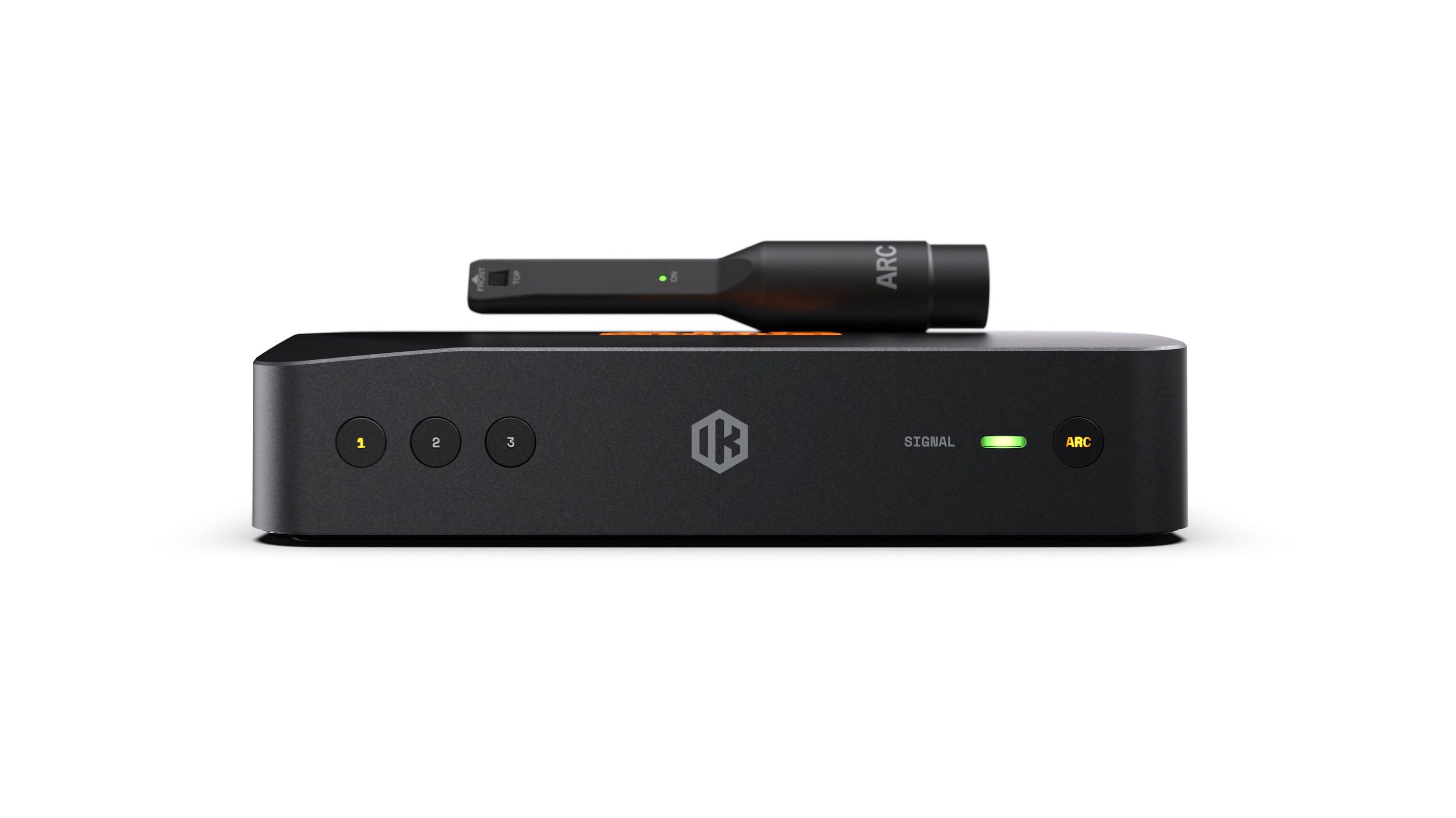

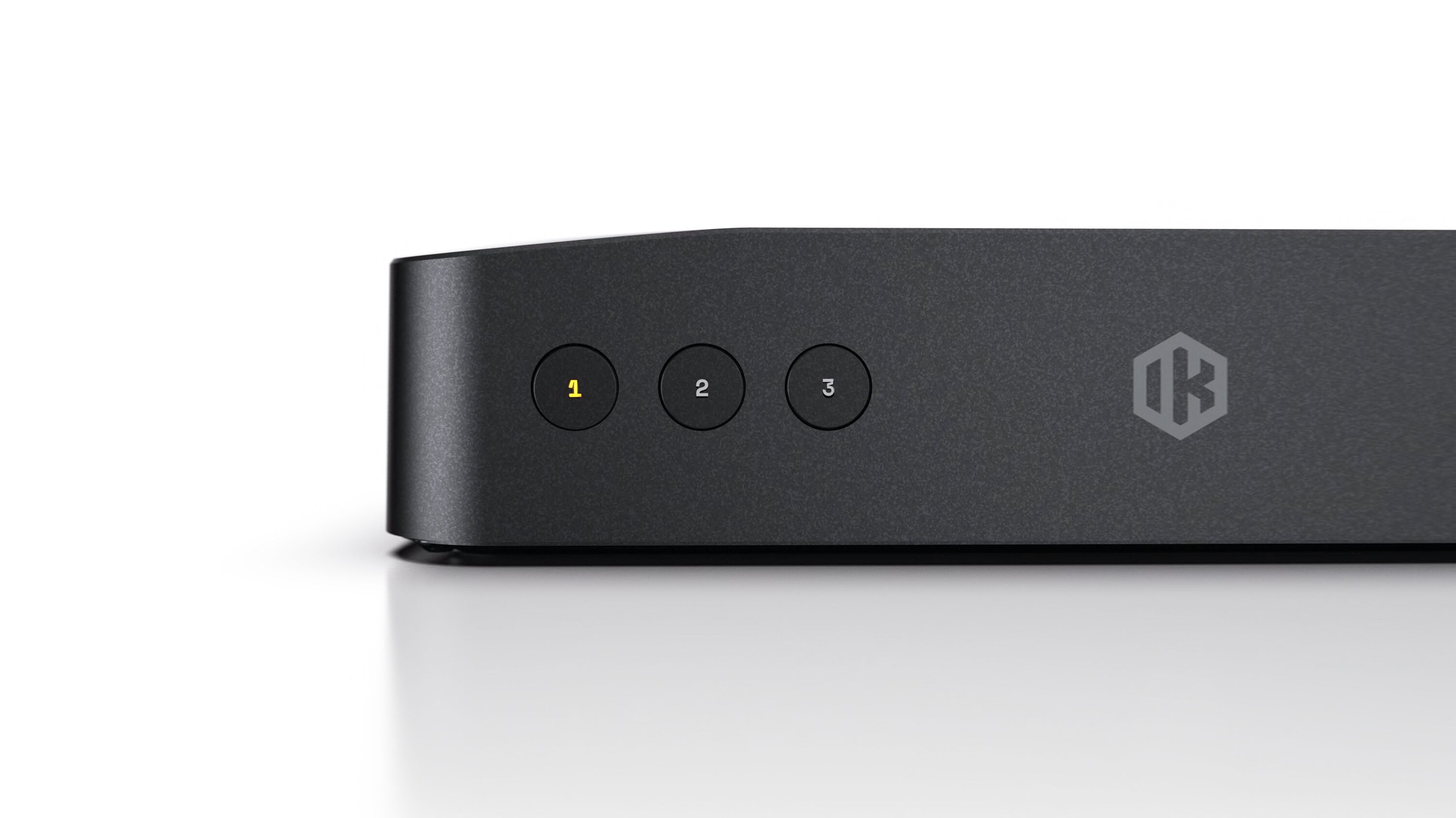

Drei Konfigurationsspeicher sind direkt über die Bedienelemente an der Vorderseite zugänglich. In jedem Speicher können ein Kalibrierungsprofil, die Lautsprecherbelegung, die Aktivierung des Subwoofers und die Eingangsquelle gespeichert werden. So können Sie schnell von einer Stereo-Hörsituation zu einer 2.1-Konfiguration wechseln oder verschiedene Einstellungen für Ihre Arbeitssitzungen abrufen.

Mit der ARC X-Software lässt sich zudem der Zielfrequenzgang anpassen und verschiedene Hörsysteme simulieren, um die Balance eines Mixes anhand mehrerer virtueller Referenzen zu überprüfen. Für diese Funktion ist die Verwendung der Software sowie eine USB-Verbindung zum Computer erforderlich. In der Standardausführung wird das ARC Studio+ mit dem ARC-MEMS-Messmikrofon, der ARC-X-Software, einem USB-Kabel und einem externen Netzteil geliefert.
